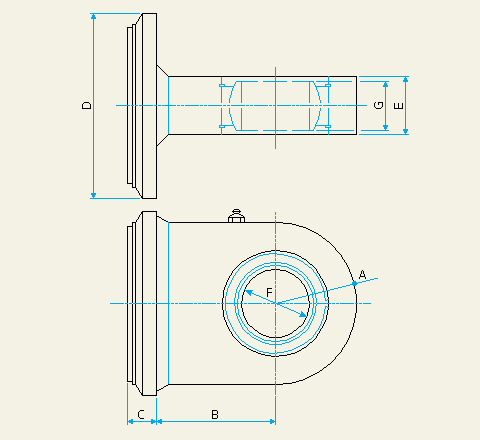

P2 - SNODO SFERICO

DIMENSIONI:
ALESAGGIO Ø	A	B	C	D	E	F	G
40	25	38	11	50	19	20	16
50				60
60	33	51	15	75	28	30	22
70				85
80	42	61	15	95	30	35	25
90				105
100	62	88	25	120	40	50	35
110				130
120				140
140	82	115	28	165	55	70	49
160			33	190
