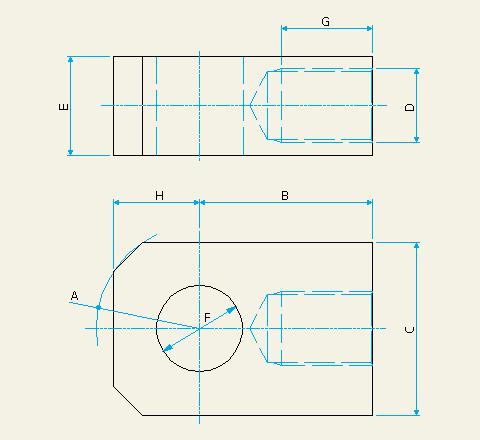

A1 - ATTACCO AD OCCHIO FISSO PER STELO

DIMENSIONI:
ALESAGGIO Ø	A	B	C	D	E ±0,1	F D13	G	H
40	23	40	40	M 16 x 1,5	20	20	22	20
50
60	35	60	60	M 22 x 1,5	30	30	32	30
70
80	42	70	70	M 30 x 2	40	35	40	35
90
100	52	95	90	M 42 x 2	60	50	52	45
110
120
140	70	130	120	M 56 x 2	70	60	62	60
160
