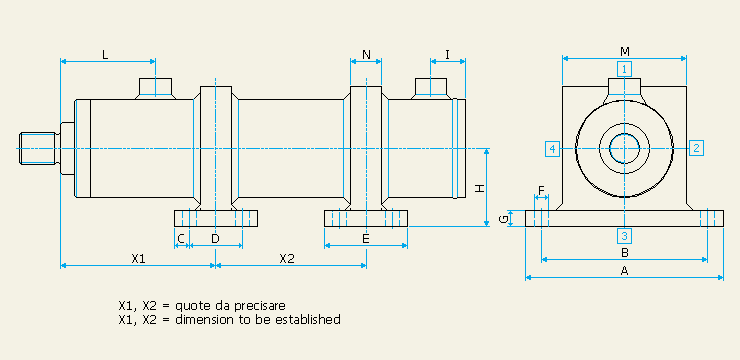

P6 - PIEDINI

DIMENSIONI:
ALESAGGIO Ø	A	B	C	D	E	F	G	H	I	L	M	N
40	100	80	10	30	50	9	10	40	25	64	60	30
50	125	100	12,5	35	60	11	10	45		68	70	30
60	150	125						55	33	83	90
70	170	140	15	50	80	13	15	65		88	100	30
80	190	160						75		92	120
90	190	155	17,5	65	100	15	20	80		100	120	30
100	210	175				17		90	45	102	140
110										107
120	250	205	22,5	95	140	21	30	110		115	160	50
140	310	250	30	80		25		125	53	137	190
160	340	280						140	58	147	220
