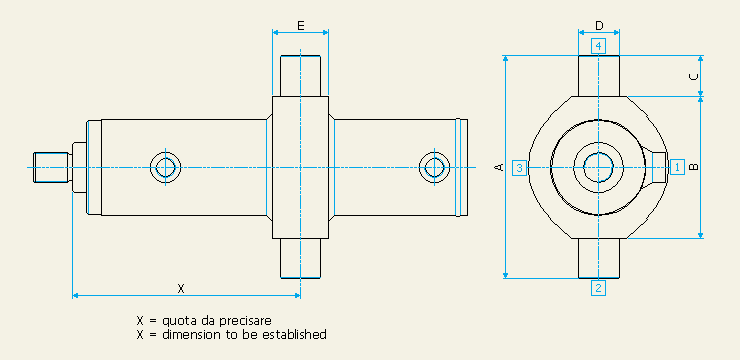

P4 - BASCULANTE

DIMENSIONI:
ALESAGGIO Ø	A	B	C	D 0/-0,1	E
40	115	75	20	20	30
50
60	160	100	30	30	45
70
80	220	140	40	40	55
90
100	270	170	50	50	65
110
120
140	390	250	70	80	100
160
