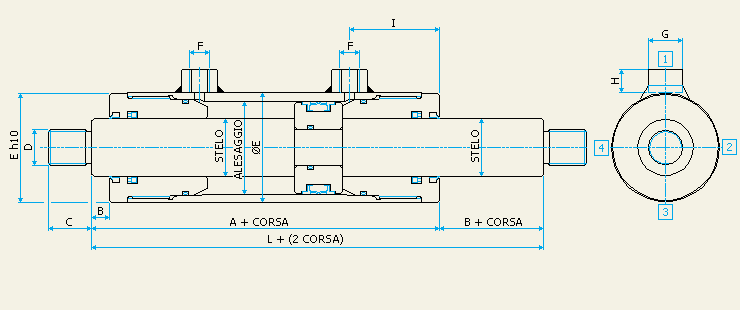

CILINDRI A DOPPIO EFFETTO STELO PASSANTE - SERIE S.P.

DIMENSIONI:
ALESAGGIO Ø	STELO Ø	Ø E	A	B	C	D	E h10	F	G	H	I	L
40	20	50	154	9	20	M 16 x 1,5	49	1/4" gas cil.	20	16	55	163
	25
50	25	60	164	10	20	M 16 x 1,5	59	1/4" gas cil.	20	16	58	174
	30
60	30	75	201	13	30	M 22 x 1,5	74	3/8" gas cil.	25	17	70	214
	40
70	40	85	211	13	30	M 22 x 1,5	84	3/8" gas cil.	25	17	75	224
	50
80	40	95	224	14	38	M 30 x 2	94	3/8" gas cil.	25	17	78	238
	50
	60
90	40	105	241	15	38	M 30 x 2	104	3/8" gas cil.	25	17	85	256
	50
	60
100	50	120	239	15	50	M 42 x 2	119	1/2" gas cil.	30	18	87	254
	60
	70
110	60	130	253	15	50	M 42 x 2	129	1/2" gas cil.	30	18	92	268
	70
	80
120	70	140	266	18	50	M 42 x 2	139	1/2" gas cil.	30	18	97	284
	80
	90
140	80	165	320	20	60	M 56 x 2	159	3/4" gas cil.	38	20	117	340
	90
	100
160	100	190	340	20	60	M 56 x 2	179	3/4" gas cil.	38	20	127	360
	110
	120
