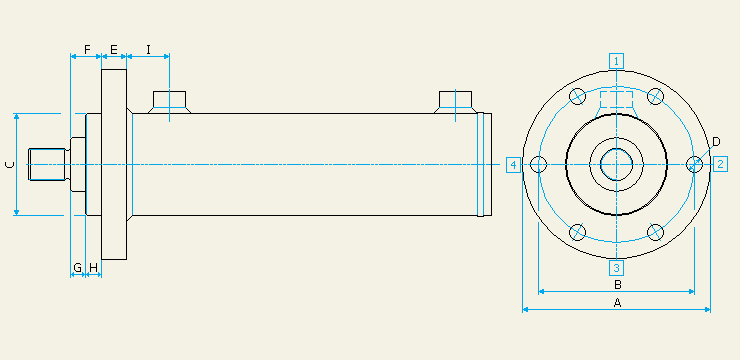

A5 - FLANGIA ANTERIORE

DIMENSIONI:
ALESAGGIO Ø	A	B	C h10	D	E	F	G	H	I
40	105	85	49	9	18	24	9	15	22
50	120	95	59	11	18	25	10	15	25
60	145	120	74	13	18	28	13	15	37
70	165	135	84	15	23	28	13	15	37
80	175	145	94	15	23	29	14	15	40
90	190	155	104	17	28	30	15	15	42
100	210	170	119	19	28	30	15	15	44
110	235	190	129	21	28	30	15	15	49
120	260	205	139	25	33	33	18	15	49
140	290	235	159	25	38	40	20	20	59
160	330	270	179	28	38	40	20	20	69
