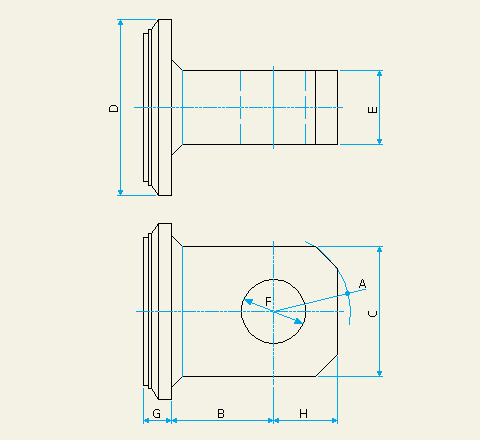

P1 - OCCHIO FISSO

DIMENSIONI:
ALESAGGIO Ø	A	B	C	D	E ±0,1	F D13	G	H
40	23	30	40	50	20	20	11	20
50				60
60	35	45	60	75	30	30	15	30
70				85
80	42	55	70	95	40	35	15	35
90				105
100	52	70	90	120	60	50	25	45
110				130
120				140
140	70	80	120	165	70	60	28	60
160				190			33
