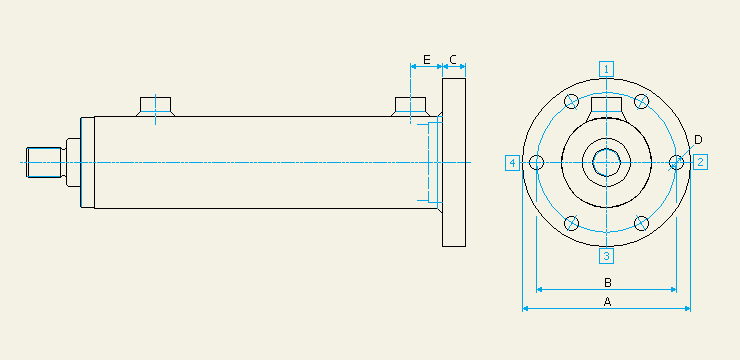

P5 - FLANGIA POSTERIORE

DIMENSIONI:
ALESAGGIO Ø	A	B	C	D	E
40	105	85	18	9	25
50	120	95	18	11	25
60	145	120	18	13	33
70	165	135	23	15	33
80	175	145	23	15	33
90	190	155	28	17	33
100	210	170	28	19	45
110	235	190	28	21	45
120	260	205	33	25	45
140	290	235	38	25	53
160	330	270	38	28	58
