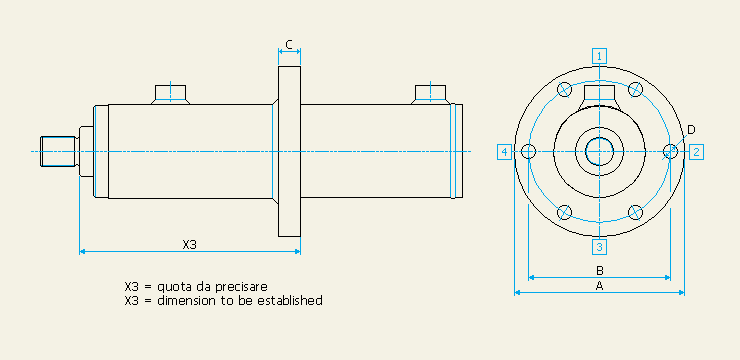

P7 - FLANGIA INTERMEDIA

DIMENSIONI:
ALESAGGIO Ø	A	B	C	D
40	105	85	18	9
50	120	95	18	11
60	145	120	18	13
70	165	135	23	15
80	175	145	23	15
90	190	155	28	17
100	210	170	28	19
110	235	190	28	21
120	260	205	33	25
140	290	235	38	25
160	330	270	38	28
