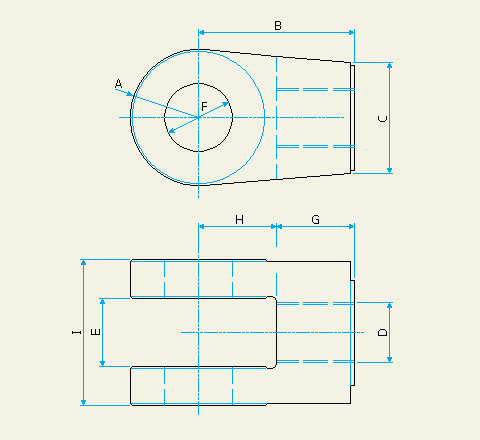

A3 - ATTACCO A FORCELLA PER STELO

DIMENSIONI:
ALESAGGIO Ø	A	B	C	D	E 0/+0,3	F D13	G	H	I
40	20	45	30	M 16 x 1,5	20	20	22	23	40
50
60	27	70	40	M 22 x 1,5	25	30	30	40	55
70
80	35	80	54	M 30 x 2	35	35	40	40	75
90
100	45	100	70	M 42 x 2	45	50	50	50	100
110
120
140	60	140	120	M 56 x 2	60	60	60	80	120
160
