| P2 - SNODO SFERICO |
 |
| Solar s.a.s. - Cilindri di serie saldati - P2: snodo sferico |
| |
| |

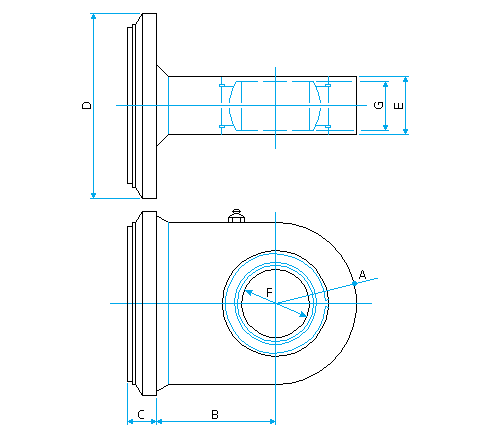

| DIMENSIONI: | |||||||
| ALESAGGIO Ø | A | B | C | D | E | F | G |
| 40 | 25 | 38 | 11 | 50 | 19 | 20 | 16 |
| 50 | 60 | ||||||
| 60 | 33 | 51 | 15 | 75 | 28 | 30 | 22 |
| 70 | 85 | ||||||
| 80 | 42 | 61 | 15 | 95 | 30 | 35 | 25 |
| 90 | 105 | ||||||
| 100 | 62 | 88 | 25 | 120 | 40 | 50 | 35 |
| 110 | 130 | ||||||
| 120 | 140 | ||||||
| 140 | 82 | 115 | 28 | 165 | 55 | 70 | 49 |
| 160 | 33 | 190 | |||||
