Solar s.a.s. - Cilindri di serie saldati - Cilindri serie D.E. / S.E.S. / S.E.T.

CILINDRI SERIE D.E. - S.E.S. - S.E.T.

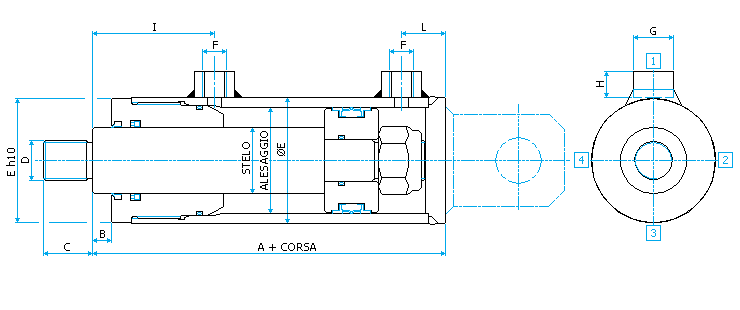

DIMENSIONI:
ALESAGGIO Ø	STELO Ø	Ø E	A	B	C	D	E h10	F	G	H	I	L
40	20	50	125	9	20	M 16 x 1,5	49	1/4" gas cil.	20	16	64	25
	25
50	25	60	135	10	20	M 16 x 1,5	59	1/4" gas cil.	20	16	68	25
	30
60	30	75	165	13	30	M 22 x 1,5	74	3/8" gas cil.	25	17	83	33
	40
70	40	85	180	13	30	M 22 x 1,5	84	3/8" gas cil.	25	17	88	33
	50
80	40	95	190	14	38	M 30 x 2	94	3/8" gas cil.	25	17	92	33
	50
	60
90	40	105	200	15	38	M 30 x 2	104	3/8" gas cil.	25	17	100	33
	50
	60
100	50	120	215	15	50	M 42 x 2	119	1/2" gas cil.	30	18	102	45
	60
	70
110	60	130	230	15	50	M 42 x 2	129	1/2" gas cil.	30	18	107	45
	70
	80
120	70	140	230	18	50	M 42 x 2	139	1/2" gas cil.	30	18	115	45
	80
	90
140	80	165	280	20	60	M 56 x 2	159	3/4" gas cil.	38	20	137	53
	90
	100
160	100	190	295	20	60	M 56 x 2	179	3/4" gas cil.	38	20	147	58
	110
	120
