Solar s.a.s. - Cilindri di serie saldati - A2: attacco a snodo sferico per stelo

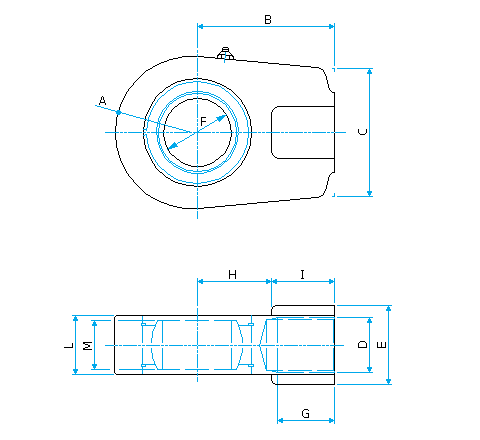

A2 - ATTACCO A SNODO SFERICO PER STELO

DIMENSIONI:
ALESAGGIO Ø	A	B	C	D	E	F	G	H	I	L	M
40	30	50	36	M 16 x 1,5	25	20	17	25	25	19	16
50
60	34	60	40	M 22 x 1,5	32	30	23	30	30	28	22
70
80	42	70	50	M 28 x 1,5	40	35	29	38	32	30	25
90
100	63	105	72	M 45 x 1,5	61	50	46	55	50	40	35
110
120
140	82	150	100	M 65 x 1,5	86	70	66	75	75	55	49
160
